Spirent TestDrive GNSS — ПО для автоматизации тестирования приемников ГНСС

Для всестороннего тестирования приемников глобальных навигационных спутниковых систем (ГНСС) требуется проводить множество тестов с многочисленными изменениями параметров тестирования. Без автоматизации это будет очень трудоемкий процесс, чреватый человеческими ошибками. ПО TestDrive GNSS фирмы Spirent Communications plc существенно помогает выполнять планы тестирования, обеспечивая автоматизацию проведения большей части испытаний.

Предназначение TestDrive GNSS

Это ПО для автоматизации тестирования приемников ГНСС и выдачи отчетов с результатами тестирования. Оно дает возможность пользователям программ SimGEN, SimREPLAYplus и SimREPLAY фирмы Spirent, предназначенных для управления ее имитаторами сигналов ГНСС, реализовать интегрированное тестовое решение для определения рабочих характеристик пользовательского оборудования (UE) с навигационными функциями посредством проведения ряда заранее определенных наборов тестов.

Данное ПО автоматизирует процесс тестирования, полностью конфигурируя имитатор сигналов ГНСС фирмы Spirent и тестируемое пользовательское устройство, управляя последовательностью выполнения тестов, а также обрабатывая и сохраняя результаты тестирования. Таким образом, при использовании TestDrive GNSS не нужно самому разрабатывать ПО для автоматизации тестирования, обеспечивать запись его результатов и повторяемость условий тестирования, а также писать отчет о тестировании.

Программное обеспечение TestDrive GNSS проводит полное тестирование навигационных средств, встроенных в пользовательское оборудование, в лабораторных условиях. При этом гарантируются точность и повторяемость результатов тестирования, что помогает в кратчайшие строки диагностировать и устранять проблемы в работе данных средств. ПО TestDrive GNSS может быть использовано, например, для разработки новых изделий и сравнительных испытаний различных моделей навигационного оборудования. Кроме того, благодаря возможности автоматизировать повторное выполнение многочисленных тестов, это ПО идеально подходит для сертификационного и проверочного тестирования.

Функции TestDrive GNSS

В процессе тестирования TestDrive GNSS управляет тестируемым пользовательским устройством и имитатором сигналов ГНСС фирмы Spirent. Управление последним осуществляется через фирменный интерфейс Spirent, а управление тестируемым пользовательским устройством — через соединение с последовательным портом RS-232, при этом команды для конкретного тестируемого оборудования определяются пользователем. Управлять можно любым приемником, который выводит данные в формате NMEA 0183 и поддерживает управление через последовательный ASCII-интерфейс.

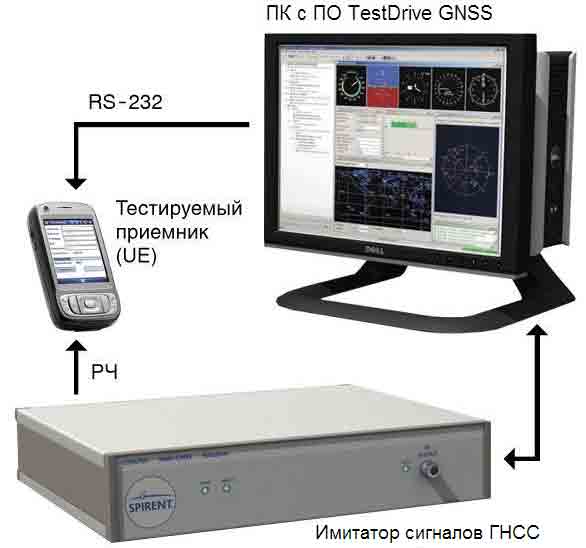

Конфигурация тестового решения, в котором используется ПО TestDrive GNSS

TestDrive GNSS обеспечивает настройку всего оборудования в тестовом решении и осуществляет следующие функции:

  • выполнение тестов в заданном их наборе,
  • анализ и отображение результатов тестирования,
  • сохранение всех результатов в реляционной базе данных,
  • выдача отчетов со всеми результатами тестирования в формате PDF.

Программное обеспечение TestDrive GNSS взаимодействует с программами SimGEN, SimREPLAYplus и SimREPLAY через интерфейс сокет и автоматически делает необходимые изменения параметров в тестовых сценариях в зависимости от требований конкретного случая тестирования. Пользователю не нужно обращаться к графическому интерфейсу SimGEN, SimREPLAYplus или SimREPLAY. Эти программы и TestDrive GNSS должны работать на одном и том же ПК.

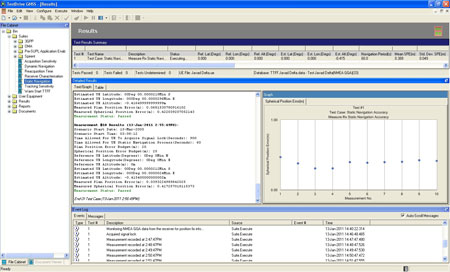

Окно с результатами выполнения набора тестов

TestDrive GNSS управляет имитаторами сигналов ГНСС фирмы Spirent и поддерживает приемники ГНСС с входными данными формата ASCII и выходными формата NMEA. Также поддерживаются SiRf-приемники с выходными данными формата NMEA или SBF (SiRf Binary Format).

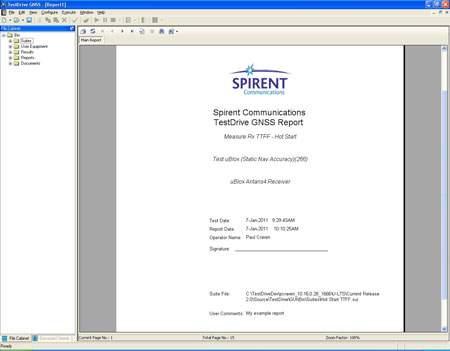

Окно с отчетом о тестировании

Данное ПО поставляется с шестью заранее определенными наборами тестов: Time To First Fix (время первого определения местоположения), Acquisition Sensitivity (чувствительность для захвата), Tracking Sensitivity (чувствительность для слежения), Reacquisition Time (время повторного захвата), Static Navigation Accuracy (точность определения местоположения неподвижного пользовательского устройства) и Dynamic Navigation Accuracy (точность определения местоположения движущегося пользовательского устройства).

Возьмем для примера тест Time To First Fix. В нем измеряется время, в течение которого пользовательское устройство захватывает сигналы достаточного числа навигационных спутников и определяет свое местоположение. Как правило, этот тест состоит из 70–100 измерений для каждого вида старта: холодного, теплого и горячего. Кроме того, эти измерения повторяются при различных местах расположения пользовательского устройства и конфигурациях спутниковой группировки, что многократно увеличивает общее число измерений. Таким образом, необходимость в автоматизации процесса тестирования налицо. Также важны возможности составления отчетов и сохранения результатов тестирования. TestDrive GNSS делает все это!
