Устройство записи и воспроизведения радиосигналов
Spirent GSS6450

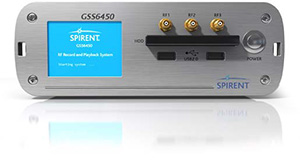

Компактное и легкое устройство GSS6450 RF Record & Playback System фирмы Spirent Communications plc записывает сигналы любых глобальных навигационных спутниковых систем (ГНСС) с разрядностью дискретизации до 16 бит (I & Q) сразу в нескольких полосах рабочих частот шириной до 50 МГц каждая. Гибкость конфигурации данного продукта позволяет наращивать его функционал по мере необходимости.

Простота в использовании и эффективность

Тестирование систем навигации и позиционирования в реальных условиях эксплуатации может быть довольно сложной и дорогостоящей процедурой. Устройство GSS6450 избавляет от нее. С помощью этого простого в использовании прибора вы сможете быстро записывать реальные сигналы ГНСС в нужных вам местах.

Устройство GSS6450 представляет собой гибкое тестовое решение. Основным его компонентом является шасси, позволяющее записывать и воспроизводить радиосигналы или только воспроизводить их. Шасси реализует 10-МГц каналы и 4-битовую дискретизацию. Возможности шасси в плане записи и воспроизведения сигналов ГНСС зависят от дополнительно приобретаемых опций (лицензий). Доступны опции, обеспечивающие поддержку только GPS или нескольких ГНСС (например, GPS/ГЛОНАСС/Galileo/BeiDou) в разных частотных поддиапазонах (например, в L1 или L1/L2/L5). Также с помощью дополнительных опций можно добавить возможность работы в полосах частот шириной 30 и 50 МГц, реализовать 8- и 16-битовую дискретизацию.

Гибкость GSS6450 в плане записи и воспроизведения сигналов различных ГНСС позволяет успешно задействовать данный продукт для тестирования аппаратуры спутниковой навигации (и наборов микросхем для нее), предназначенной для эксплуатации в составе автомобильных, навигационных, аэрокосмических и оборонных систем. Однажды записанные сигналы можно многократно воспроизводить в лаборатории для тестирования аппаратных или программных продуктов. Устройство GSS6450 помогает уменьшить затраты на разработку новых навигационных средств и при этом улучшить их характеристики и ускорить вывод их на рынок.

Высокая точность записи и воспроизведения

Устройство GSS6450 предназначено для записи сигналов ГНСС при сложных условиях их распространения с достаточно высокой точностью, гарантирующей, что воспроизводимые в лаборатории сигналы будут адекватно представлять реальные условия их распространения. При наличии соответствующей опции устройство может записывать сигналы с разрядностью дискретизации от 4 до 16 бит. 4-битовой дискретизации вполне достаточно для тестирования коммерческой аппаратуры (при этом экономно расходуется свободное место на устройстве хранения данных). Максимальная разрядность дискретизации — 16 бит — обеспечивает динамический диапазон шириной 96 дБ, что нужно для тестирования работоспособности навигационного оборудования в условиях непреднамеренных и преднамеренных помех.

Превосходные рабочие характеристики при компактных размерах

Прибор GSS6450 — автономно работающее портативное устройство, в котором есть все необходимое для проведения тестирования. Многие же другие функционально аналогичные системы нуждаются в дополнительном периферийном оборудовании, таком как управляющий персональный компьютер и внешние средства хранения данных. Это легкое (2,5 кг) устройство, комплектуемое плечевым ремнем, можно использовать в автомобиле или носить с собой. GSS6450 имеет внутренний SSD-диск емкостью 1 Тбайт и извлекаемый SSD-диск такой же емкости (вместо них могут быть установлены опциональные диски емкостью 2 Тбайт). Благодаря этому, можно вести длительную непрерывную запись сигналов в полевых условиях и легко передавать записи другим специалистам.

Спецификация

  • Поддерживаемые системы и их частоты:
    • GPS: L1, L2, L5
    • Galileo: E1, E5a/b, E6
    • ГЛОНАСС: L1, L2, L3
    • BeiDou: B1, B2, B3
    • QZSS: L1, L2
    • IRNSS: L5
  • Дискретизация: 4-, 8- или 16-битовая.
  • Емкость внутреннего SSD-диска: 1 Тбайт (доступна 2-Тбайт опция).
  • Емкость извлекаемого SSD-диска: 1 Тбайт (доступна 2-Тбайт опция).
  • Затухание в выходном аттенюаторе: до 30 дБ.
  • Полоса пропускания канала: 10, 30 или 50 МГц.
  • Продолжительность записи на один SSD-диск емкостью 1 Тбайт:
    • три 30-МГц канала c 4-битовой дискретизацией — 2,5 ч;
    • два 30-МГц канала с 16-битовой дискретизацией — 1,1 ч.
  • Электропитание:
    • от внутреннего ионно-литиевого аккумулятора (время работы — до 1,5 ч);
    • внешнего источника постоянного напряжения 12…18 В;
    • сети переменного тока с напряжением 90…260 В (соответствующий адаптер питания входит в комплект поставки).
  • Внутренний термостатированный кварцевый генератор: используется для записи и воспроизведения.
  • Антенна: входит в комплект поставки.
  • Габаритные размеры: 216×200×76 мм.
  • Масса: 2,5 кг

Техническая информация

Устройство GSS6450 имеет очень гибкие возможности записи. Оно может записывать на нескольких (до четырех) частотах ГНСС одновременно с различными разрядностью дискретизации (4, 8 или 16 бит) и шириной полосы пропускания каналов (10, 30 или 50 МГц). Например, данное устройство способно записывать сигналы ГНСС на четырех частотах одновременно при ширине полосы пропускания каналов 30 или 50 МГц и разрядности дискретизации 8 или 4 бита соответственно. Чем меньше разрядность дискретизации, тем больше время записи, но уже динамический диапазон. Наибольшая ширина динамического диапазона достигается в случае применения 16-битовой дискретизации, но при этом уменьшается максимальное число одновременно записываемых сигналов или ширина полосы пропускания, которую можно использовать. При воспроизведении GSS6450 преобразует записанные на внутренний SSD-диск дискретные данные в исходные радиосигналы ГНСС.

Запись и воспроизведение данных из разнообразных внешних источников

Устройство GSS6450 может записывать и воспроизводить последовательные потоки данных из разнообразных внешних источников. Данные, получаемые от инерциальных датчиков и датчиков системы счисления пути, а также сигнал 1PPS могут быть записаны согласованно с сигналами ГНСС в один файл. Кроме того, GSS6450 позволяет записывать последовательные потоки данных в разные файлы для их последующего анализа или последующей обработки. К тем видам данных, которые могут быть записаны с помощью GSS6450, относятся журналы NMEA и результаты поиска сетей Wi-Fi. Поставляется опциональное внешнее хранилище данных — массив RAID объемом 8 Тбайт.

В устройстве GSS6450 имеется встроенный приемник ГНСС. Выдаваемые им данные о местоположении устройства и значениях параметров CNo спутников также могут записываться согласованно с сигналами ГНСС в один файл, что позволяет при воспроизведении сигналов ГНСС синхронно отображать местоположение устройства на карте Google Maps. Эти данные могут быть помещены в журнальный файл для последующего экспорта.

Управление и автоматизация тестирования

Управлять устройством GSS6450 можно посредством сенсорного экрана на его передней панели или через веб-браузер, взаимодействующий со встроенным в данное устройство веб-сервером. Последний позволяет управлять по сети Интернет. Также возможно управление с помощью ноутбука или планшетного ПК по Wi-Fi (для этого к USB-порту устройства нужно подключить адаптер Wi-Fi). Автоматизация тестирования обеспечивается с использованием простых команд HTTP или путем выполнения сценариев.
