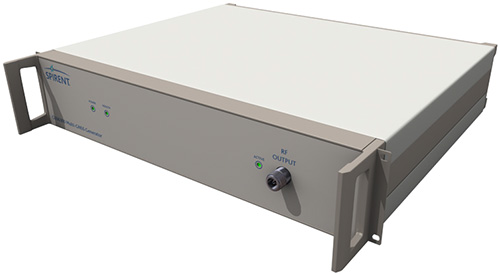

Одноканальный имитатор сигналов ГНСС Spirent GSS6300

Имитатор GSS6300 специально разработан для проведения заводских испытаний аппаратуры спутниковой навигации (АСН). Наличие GPIB-интерфейса, нужного для интеграции в автоматизированные тестовые комплексы, шасси, предназначенного для монтажа в стойку, и возможности ежегодной калибровки без демонтажа из стойки делает GSS6300 эффективным инструментом для крупномасштабного производственного тестирования.

Данный имитатор предназначен для использования в тех случаях, когда для управляемого тестирования АСН требуется только один канал. Испытания с использованием имитатора позволяют гарантировать правильность сборки выпускаемых изделий и дают возможность проверять их рабочие характеристики. Так, с помощью GSS6300 можно тестировать и калибровать C/No, оценивать влияние эффекта Доплера, измерять чувствительность, проводить отбраковочные испытания.

Продукт GSS6300 выдает сымитированные сигналы созвездий навигационных спутников GPS, SBAS (или QZSS), ГЛОНАСС, Galileo и BeiDou-2 на частотах L1, Е1 и B1 (по одному каналу на созвездие). Все эти сигналы генерируются одним шасси.

Генерация сигналов различных созвездий активируется лицензионными ключами. Организация может сначала приобрести GSS6300 с поддержкой одного или двух созвездий, например GPS и ГЛОНАСС, а затем по мере необходимости докупать лицензионные ключи на другие созвездия. Также возможна программная модернизация GSS6300 до многоканальной модели GSS6300M.

Режимы работы

Имитатор GSS6300 имеет два основных режима работы: главный и вспомогательный. В главном режиме (Primary Mode) управление генерацией сигналов ГНСС осуществляется через интерфейс GPIB (IEEE-488). Также имеется поддержка управления через порты USB и RS-232. При использовании вспомогательного режима (Alternative Mode) GSS6300 сразу после включения начинает непрерывно генерировать заранее заданный сигнал ГНСС. Вспомогательный режим удобен тогда, когда для проведения испытаний постоянно требуется один и тот же сигнал ГНСС. Для работы имитатора во вспомогательном режиме пользователь может задавать код сигнала, уровень его мощности и другие параметры.

В комплект поставки имитатора GSS6300 входит ПО SimCHAN для Windows. Будучи установленным на ПК, оно дает возможность использовать данный имитатор как лабораторное высокоточное тестовое оборудование. ПО SimCHAN обеспечивает интерактивное управление параметрами тестирования в реальном масштабе времени посредством своего интуитивно понятного графического пользовательского интерфейса.

Основные характеристики

  • Имитация сигналов ГНСС:
    • GPS, SBAS, QZSS L1 C/A-код.
    • ГЛОНАСС L1 C/A-код.
    • Galileo E1 B/C.
    • BeiDou BD-2 B1.
    • По одному каналу на каждое созвездие.
    • Все сигналы выдаются одним шасси.
  • Превосходное функционирование:
    • Имеется высокостабильный термостатированный задающий генератор.
    • Широкий диапазон доплеровских сдвигов.
    • Широкий диапазон уровней мощности сигналов.
    • Точная регулировка уровней мощности сигналов.
    • Наивысшие в своем классе точность, достоверность и надежность.
    • Управление через интерфейс GPIB (IEEE-488), USB или RS-232.
    • Комплектуется управляющим ПО SimCHAN с графическим интерфейсом.
    • Синхронизируется с внешними системами с помощью сигналов 1PPS и опорной частоты.
  • Простота использования:
    • Интерактивное управление параметрами тестирования.
    • Возможность модернизации на месте эксплуатации.
    • Простая процедура калибровки имитатора в стойке.
    • Генерация всех навигационных данных.
    • Отсутствие необходимости в загрузке новейшей информации о спутниках из внешних источников.
