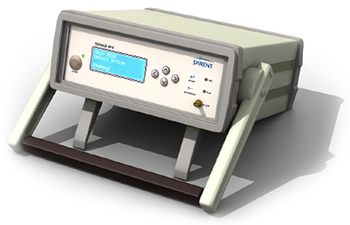

Многочастотное устройство записи и воспроизведения сигналов ГНСС
Spirent GNSS6425

С помощью устройства GSS6425 легко и просто записывать реальные сигналы ГНСС и систем дифференциальной коррекции для последующего воспроизведения этих сигналов в тестовой лаборатории. Благодаря способности GSS6425 принимать и записывать сигналы в трех полосах рабочих частот ГНСС одновременно, данный прибор может быть задействован для тестирования наборов микросхем и устройств, использующих сигналы сразу нескольких ГНСС.

Однажды записанные на улице сигналы ГНСС можно многократно воспроизводить в лаборатории для тестирования навигационного оборудования или ПО, предназначенного, например, для эксплуатации в составе автомобильных, навигационных, аэрокосмических или военных систем. Сигналы записываются со всеми мешающими их качественному приему факторами, включая помехи, эффект многолучевого распространения и затенение антенны приемника ГНСС. Это гарантирует максимальную реалистичность тестирования в лабораторных условиях. Кроме того, возможность записи и воспроизведения реальных сигналов ГНСС значительно сокращает расходы на натурные испытания.

Области применения GSS6425

К основным областям применения данного прибора относятся:

  • Тестирование оборудование и ПО:
    • сравнительное тестирование;
    • производственные испытания;
    • анализ функционирования.
  • Системные испытания.
  • Изучение алгоритмов:
    • определения местоположения;
    • ослабления многолучевого эффекта;
    • повышения чувствительности.

Устройство GSS6425 может быть использовано для:

  • проведения научных исследований;
  • разработки и производства аппаратуры спутниковой навигации;
  • мониторинга ионосферы и помех;
  • и решения других задач.

Записываемые сигналы

Сигналы ГНСС и региональных систем:

  • GPS L1 (C\A, L1c, P(Y) и M), L2 (L2c, P(Y) и M), L5.
  • ГЛОНАСС L1 (C/A, P), L2 (C/A,P), L3.
  • Galileo E1(B и C), E5a, E5b (не E5ab).
  • BeiDou B1(I и Q), B2 (I и Q), B32.
  • QZSS L1 (C/A, SAIF, L1c), L2c, L5.
  • SBAS L1, L5 (WAAS, EGNOS, MSAS, GAGAN).
  • Сигналы SBAS, работающих на частоте 1542 МГц (например, StarFire, OmniSTAR).

Устройство GSS6425 принимает все радиосигналы (включая помехи) в полосе рабочих частот ГНСС и/или спутниковой системы дифференциальной коррекции (предусмотрена настройка устройства на разные частоты), преобразует их на промежуточную частоту (ПЧ), оцифровывает и записывает на внутренний твердотельный диск (SSD) объемом 1 Тбайт. Время записи может составлять до 50 ч. При воспроизведении записанного сигнала выполняются его цифро-аналоговое преобразование и перенос с ПЧ на рабочую радиочастоту. Для уменьшения фазового шума при записи и повышения точности воспроизведения прибор GSS6425 оборудован термостатированным кварцевым генератором.

Синхронно с сигналами ГНСС и систем дифференциальной коррекции можно записывать и воспроизводить последовательные потоки данных (например, данные, поступающие от инерциальных сенсоров и датчиков системы счисления пути), а также аудио- и видеоинформацию.

Для записи удвоенного числа сигналов в рамках одной сессии можно задействовать сразу два соединенных друг с другом устройства GSS6425. При этом одно их них будет ведущим (Master), а другое — ведомым (Slave). Ведомое устройство синхронизируется от ведущего для обеспечения синхронности записи и воспроизведения сигналов.

Устройство записи и воспроизведения сигналов ГНСС GSS6425 выпускается в трех вариантах для работы в разных диапазонах частот: только L1, L1/L2/L5, L1/L2/L5 плюс BeiDou B3. Также доступны версии GSS6425, предназначенные только для воспроизведения ранее записанных сигналов в этих же диапазонах.

Удаленное управление и автоматизация тестирования

Устройством GSS6425 можно управлять с помощью клавиш на его передней панели или посредством подсоединенных к нему клавиатуры, мыши и дисплея. Также возможно управление c помощью ноутбука или планшетного ПК по Wi-Fi (для этого к USB-порту устройства нужно подключить адаптер Wi-Fi). Для удаленного управления в устройстве предусмотрены административный веб-интерфейс и поддержка управления по VNC. Автоматизация тестирования обеспечивается с использованием простых команд HTTP или путем выполнения сценариев.

Краткая характеристика

Запись

  • Запись до трех полос рабочих частот ГНСС одновременно.
  • Портативность, питание от батареи.
  • Запись одним нажатием на кнопку.
  • Время работы от батареи: 1,5 ч.
  • 2-битовая дискретизация I & Q для повышения точности записи.
  • Поставляется адаптер для питания постоянным напряжением 12 В от автомобильной электросети.
  • Внутренний SSD объемом 1 Тбайт.
  • Извлекаемый SSD объемом 1 Тбайт.
  • Термостатированный кварцевый генератор для повышения стабильности несущей и уменьшения фазового шума.
  • Запись в полосах частот шириной 10, 30 или 50 МГц.
  • Время записи на один SSD: до 50 ч.
  • Запись синхронных и асинхронных последовательных данных вместе с сигналами ГНСС.
  • Запись аудио- и видеоинформации.
  • Синхронизация двух устройств в конфигурации ведущий — ведомый для записи в 6 полосах рабочих частот ГНСС одновременно.

Воспроизведение

  • Управление с помощью клавиш на передней панели или по сети (имеется встроенный веб-сервер).
  • Воспроизведение со встроенного или извлекаемого SSD.
  • Термостатированный кварцевый генератор для повышения стабильности несущей и уменьшения фазового шума.
  • Регулировка уровня всех выходных сигналов в диапазоне 31 дБ с шагом в 1 дБ.
  • Дополнительная регулировка уровня сигнала для каждой из полос рабочих частот ГНСС в диапазоне 9 дБ с шагом в 0,5 дБ.
  • Включение и выключение отдельных полос рабочих частот ГНСС.
  • Поддержка последовательного воспроизведения многочисленных файлов.
  • Возможность начать воспроизведение файла c любого места в нем.
  • Поддержка сценариев.
  • Воспроизведение аудио- и видеоинформации.
  • Доступность заранее записанных файлов с оцифрованными сигналами ГНСС.
  • Синхронное воспроизведение данных.
