Spirent GSS5700 — имитатор точек доступа для тестирования Wi-Fi-позиционирования

Поддержка технологии Wi-Fi-позиционирования становится обязательным элементом навигационного функционала в потребительских устройствах, так как пользователи нуждаются в быстром, точном и повсеместном определении своего местоположения. Поскольку ни одна отдельно взятая технология позиционирования не гарантирует этого, Wi-Fi-позиционирование при использовании вместе с другими технологиями позиционирования (главным образом, с теми, которые основаны на сигналах ГНСС и базовых станций сотовой связи) в рамках гибридного решения может сыграть важную роль в повышении качества услуг LBS.

Уже будучи ведущим мировым поставщиком имитаторов сигналов ГНСС и решений для тестирования вспомогательных систем A-ГНСС, компания Spirent расширила свои возможности тестирования, добавив к ним возможности проверки функционала Wi-Fi-позиционирования. Прибор GSS5700 является первым в своем роде средством тестирования, которое обеспечивает повторяемое и надежное лабораторное тестирование устройств с функционалом Wi-Fi-позиционирования и тем самым позволяет отказаться от длительного и дорогостоящего полевого тестирования этих устройств.

Данный прибор может одновременно имитировать множество точек доступа Wi-Fi с обеспечением независимых конфигурирования и управления каждой из них. Передовые программные функции позволяют легко создавать тесты, имитирующие реальные условия работы проверяемых устройств, включая их перемещение на автомобиле. Возможно применение пользовательских баз данных о точках доступа. Для тестирования работы гибридных решений GSS5700 можно использовать совместно с имитаторами сигналов ГНСС компании Spirent.

Также GSS5700 может применяться в составе предназначенных для тестирования технологий позиционирования решений 8100 (UMTS) и C2K-ATS (CDMA) компании Spirent, обеспечивая полную автоматизацию испытаний мобильных устройств.

Производители могут использовать GSS5700 для разработки, интеграции и анализа работы новых решений для определения местоположения мобильных устройств, а операторам этот прибор будет полезен для предварительных и приемных испытаний новых сервисов и регрессионного тестирования ПО для определения местоположения этих устройств.

Выгоды от использования

Ускорение выпуска новых продуктов. Тестирование устройств в управляемых и воспроизводимых условиях в лаборатории уменьшает потребность в занимающем много времени полевом тестировании.

Улучшение работы функций Wi-Fi-позиционирования. Это первое в своем роде решение, обеспечивающее тестирование устройств в широком диапазоне условий их работы, поможет усовершенствовать данные функции.

Проверка работы гибридных решений для определения местоположения. Этот прибор обеспечивает возможность проверки работы гибридных решений ГНСС/Wi-Fi в различных ситуациях, включая осуществление хэндоверов и возникновение ошибок при приеме сигналов.

Рабочие режимы

Прибор GSS5700 способен имитировать передачу Beacon-пакетов многочисленными точками доступа и может работать в трех режимах.

Режим эмуляции

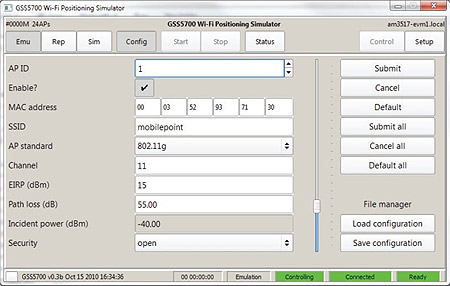

Данный прибор представляет собой управляемый инструмент, дающий возможность задавать основные характеристики каждой имитируемой точки доступа, включая MAC-адрес, номер частотного канала и уровень мощности сигнала. Ресурсы GSS5700 позволяют синтезировать сигналы точек доступа на всех 14 возможных каналах, на которых работают устройства стандартов 802.11, одновременно. Пользователь взаимодействует с этим прибором посредством удаленного графического интерфейса, API для удаленного ввода команд или ЖК-дисплея, расположенного на передней панели.

Режим симуляции

Прибор GSS5700 динамически воссоздает рабочую среду, имитируя движение тестируемого устройства через совокупность неподвижных точек доступа. При этом уровень принимаемого устройством сигнала является функцией расстояния от точки доступа (учитываются потери распространения) и ее эквивалентной изотропно-излучаемой мощности (ЭИИМ). На заданный профиль мощности может быть наложена стохастическая модель затухания (fading) сигнала. Как и в режиме эмуляции, MAC-адрес и номер канала задаются пользователем, но информация о них хранится в базе данных о точках доступа вместе с информацией об их местоположении и ЭИИМ. Точки доступа автоматически и динамически выбираются из этой базы в зависимости от уровней принимаемых от них сигналов. Тестовые случаи определяются с помощью программы SimGEN, а данные о работе точек доступа отображаются на экране контроллера SimGEN и на ЖК-дисплее передней панели.

Режим воспроизведения

В этом режиме GSS5700 функционирует примерно также как и в режиме симуляции, но делает выбор точки доступа и получает информацию об уровне мощности принимаемого сигнала из упорядоченного по времени сценария видимости точек доступа и их характеристик, который либо получают посредством полевых измерений, либо создают искусственно. Также в режиме воспроизведения возможна удаленная инициация имитации сигналов ГНСС с помощью программы SimGEN. Пользователь работает с данным прибором посредством удаленного графического интерфейса, API для удаленного ввода команд или ЖК-дисплея, расположенного на передней панели.

Ключевые свойства

• Наличие действенных программных средств для задания тестов, а также для моделирования движения тестируемого устройства и уровня мощности в канале.
• Характеристики каждой имитируемой точки доступа Wi-Fi, включая координаты местоположения, MAC-адрес, ЭИИМ и номер канала, могут быть импортированы или заданы через удаленный пользовательский интерфейс и сохранены в базе данных формата ASCII.
• Имитация 12 точек доступа в стандартной конфигурации. Возможность увеличения их числа до 24 в одном шасси и до 48 при использовании шасси расширения.
• Поддержка передачи данных TCP/IP через одну точку доступа Wi-Fi.
• Полная совместимость с имитатором сигналов ГНСС GSS6700 и другими моделями имитаторов, работающими с ПО SimGEN.

Технические характеристики

Поддерживаемые стандарты	802.11b/g
Модуляция	CCK, OFDM (для протокола Probe Request/Response). BPSK, QPSK, 16-QAM и 64-QAM (для точки доступа порта данных)
Частотный диапазон	2,4 ГГц
Рабочие каналы	1–14 (11 в Северной Америке, 13 в Европе, 14 в Японии – только для 802.11b)
Число имитируемых точек доступа	12 (независимых). Возможно увеличение до 24 в одном шасси. Возможно подключение шасси расширения для имитации до 48 точек доступа
Управление мощностью сигнала имитируемой точки доступа	-100…-40 дБм (ЭИИМ точки доступа = 0 дБм). -85…-25 дБм (ЭИИМ точки доступа = +15 дБм). Потери распространения в uplink и downlink = 40…100 дБ. Эквивалентная регулируемая дистанция = 1…1000 м на 2,4 ГГц (используется модель потерь в свободном пространстве)
Разрешение по мощности	0,25 дБ для потерь распространения, 1 дБ для ЭИИМ
Точность мощности	1 дБ
Частота обновления	Режим симуляции – 4 Гц (уровень мощности), 1 или 0,1 Гц (выбор точки доступа). Режим воспроизведения – 1 Гц
Реализованная сигнализация	Кадр Beacon (передается с частотой 10 Гц). Кадр Probe Response (посылается тестируемому устройству). Порт для передачи данных TCP/IP через один открытый канал доступа Wi-Fi
Разъемы
Главный радиочастотный выход	Коаксиальное гнездо типа N
Управление	Ethernet RJ45, TCP/IP
Порт для передачи данных	Ethernet RJ45, TCP/IP
Подача электропитания переменного тока	100…240 В, 50/60 Гц, 80 Вт (типичное энергопотребление)
Физические параметры
Габаритные размеры	Форм-фактор 19 дюймов, высота 3U, 449 х 446 х 133 мм (Ш х Г х В)
Масса	10 кг
